 Великая и вызывающая трепет...245-я
Автор Сообщение

Зарегистрирован: 30 окт 2014, 18:22
Сообщений: 860
Сообщение Re: Великая и вызывающая трепет...245-я
Аббас,что за мощные подстроечники в подвале? Это катодные?
Саша,спасибо за помощь.

_________________
.." Где-то убийственно завопил граммофон, как видно уже отработавший свое в более богатых кварталах."


23 янв 2019, 18:35
Профиль

Зарегистрирован: 29 июн 2015, 12:24
Сообщений: 1599
Сообщение Re: Великая и вызывающая трепет...245-я
afon писал(а):
Аббас,что за мощные подстроечники в подвале? Это катодные?
Саша,спасибо за помощь.
Та не за что :)
Это балансировочные в накале. Интенсивность фона регулировать по вкусу :mrgreen: Кстати, я б ещё постоянными зашунтировал, на случай если вдруг ползунок потеряет контакт...


Последний раз редактировалось Александр Михайлов 23 янв 2019, 18:58, всего редактировалось 1 раз.

23 янв 2019, 18:48
Профиль

Зарегистрирован: 29 июн 2015, 12:24
Сообщений: 1599
Сообщение Re: Великая и вызывающая трепет...245-я
Александр Михайлов писал(а):
afon писал(а):
Так какой драйвер ставить? Спасибо всем,КУ! ТРИ КАСКАДА! КУ! :)
https://youtu.be/LcmBp0-fJR8

Афон, возьмите за основу на пример схему Рейчерта. Первые два каскада можно оставить неизменными (режимы уже по месту подобрать), третий на 45ке в типовом включении. 5кОм/275В на аноде, 1.5кОм катод.
Да, кстати, при выборе напряжения питания, обязательно учитывайте падение напряжения на внутреннем сопротивлении кенотрона, на дросселе и на первичке выходняка. Вот с учётом всего этого на аноде должно быть 275в! Поэтому напряжение питания у Вас получится около 300.


23 янв 2019, 18:56
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2014, 17:26
Сообщений: 3401
Сообщение Re: Великая и вызывающая трепет...245-я
Ну надо знать еще омическое первички выходника ;) Фактическое. Чтобы уж точно.


23 янв 2019, 19:01
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2014, 17:26
Сообщений: 3401
Сообщение Re: Великая и вызывающая трепет...245-я
И еще неплохо понимать и учитывать размах амплитуд источников в системе. Чтобы не недо- и не пере- с усилением. А то каскадов можно наваять хоть 333, а потом по факту задушить все на РГ.


23 янв 2019, 19:03
Профиль
В сети
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 8416
Сообщение Re: Великая и вызывающая трепет...245-я
afon писал(а):
Аббас,что за мощные подстроечники в подвале? Это катодные?
Саша,спасибо за помощь.


Да, это переменнички фон выставлять на минимум- ведь для каждой лампы будет своя точка минимального фона.

Люди делают средние точки на накальных обмотках, но мне никогда не удавалось со средней точкой получить минимум, ведь геометрически все лампы немного отличаются, поэтому при смене экземпляров точка минимума заметно смещается, при ср. точке на накале фон всегда будет чуть больше минимально возможного.
Цитата:
Не надо в катодах сущности плодить ))) на землю их!



Последнее время делаю для 45 фиксированное смещение, иногда подземное, а иногда обыкновенное, на отдельном трансформаторе с ОППВ выпрямителем на диоде филипс. Лампы работают надежно. Средняя точка переменника сидит на земле.

Цитата:

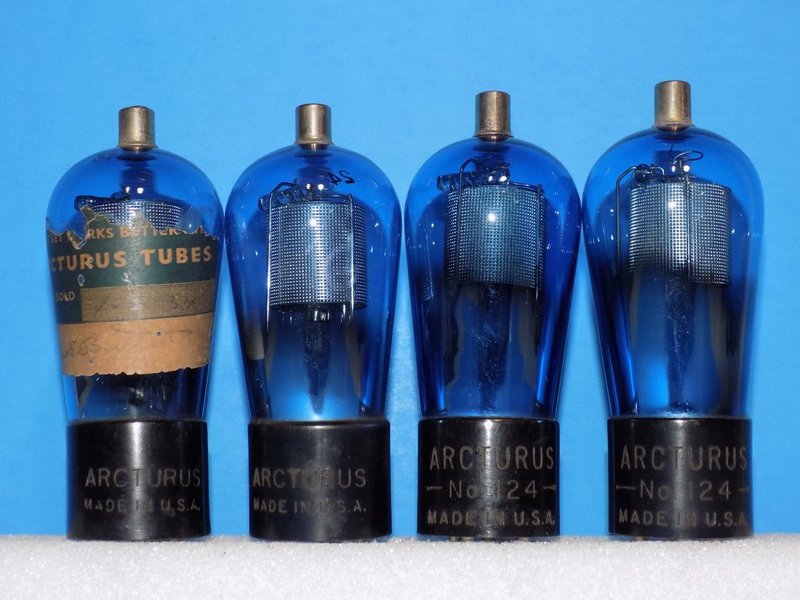

Снова применили 24а в раскачку?


Ага, усилитель будет работать в паре с корректором на ел84- там усиление избыточное.

Да и выбрать можно 24а, я недавно такие вкусные 24-ки купил..... И выбор по другим фирмам ну просто огромный.
В катод блек гейты, очень хорошо сочетаются с 24а



24 янв 2019, 00:15
Профиль

Зарегистрирован: 29 июн 2015, 12:24
Сообщений: 1599
Сообщение Re: Великая и вызывающая трепет...245-я
Кстати, всегда задавался вопросом, такие лампы как 45, 2а3, AD1, RE604, в те далёкие годы, начала 20го века, тоже были дорогими и высоко ценились, или же были рядовыми, а культовыми стали только сейчас :?


24 янв 2019, 08:03
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2014, 17:26
Сообщений: 3401
Сообщение Re: Великая и вызывающая трепет...245-я
Радиоприемник был сверхдорогим удовольствием, вроде бы...


24 янв 2019, 08:26
Профиль

Зарегистрирован: 29 июн 2015, 12:24
Сообщений: 1599
Сообщение Re: Великая и вызывающая трепет...245-я
abbasz писал(а):

Цитата:
Снова применили 24а в раскачку?


Ага, усилитель будет работать в паре с корректором на ел84- там усиление избыточное.

Да и выбрать можно 24а, я недавно такие вкусные 24-ки купил..... И выбор по другим фирмам ну просто огромный.
В катод блек гейты, очень хорошо сочетаются с 24а


А мне че-то они не пошли для 45х. Хотя я крутил их и так и сяк и в разных режимах. 57й понравился больше. Как то более благородно звучит (ИМХО) и спектр лучше у него. Хотя может частный случай. :?


Последний раз редактировалось Александр Михайлов 24 янв 2019, 11:11, всего редактировалось 1 раз.

24 янв 2019, 11:09
Профиль

Зарегистрирован: 29 июн 2015, 12:24
Сообщений: 1599
Сообщение Re: Великая и вызывающая трепет...245-я
Хотя внешне 24ки глобы красотки конечно! :)


24 янв 2019, 11:10
