 Схемы аппаратов аббасаудио
Автор Сообщение
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио
DAC 2.0 DAC 2.1





02 май 2017, 23:30
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио

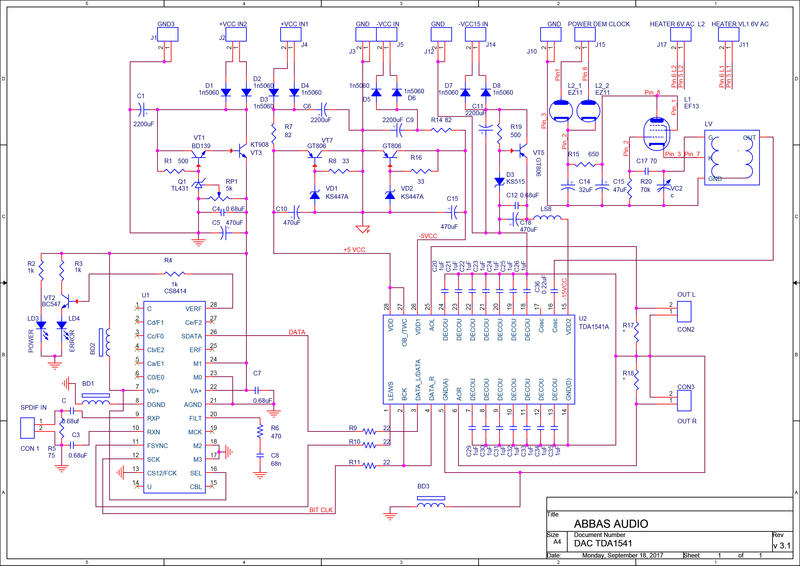

Дак 3.1



19 сен 2017, 17:52
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио
На самом деле сейчас все эти платы на 1541 собираются с расчетом на ОППВ питание всех узлов. То есть половина диодов на схеме не устанавливается.
-15 в выпрямитель собран на германиевом ДГЦ


19 сен 2017, 17:53
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио
Подключение трансформатора питания к одноламповому юэсби- спдиф конвертеру.

Параллелить диоды в ОППВ выпрямителе питания процессора- дело вкуса. Можно ставить перемычку, можно не ставить, и оставить один диод висеть в воздухе.



22 мар 2018, 00:39
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио


20 апр 2018, 21:39
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио


29 апр 2018, 20:04
Профиль
Администратор
Аватара пользователя

Зарегистрирован: 04 окт 2014, 00:39
Сообщений: 9170
Сообщение Re: Схемы аппаратов аббасаудио
Схема транзисторного буфера на германиевых транзисторах МП11-П608-П605, вариант для ТДА1541 ( для РСМ56, РСМ58 и РСМ63 используется двуполярное питание каскада ОБ)

Комментарии и нюансы настройки при самостоятельном повторении- чуть позже в виде небольшой статьи.




22 май 2018, 13:30
