 фото моей работы
Автор Сообщение

Зарегистрирован: 29 ноя 2016, 19:17
Сообщений: 165
Сообщение фото моей работы

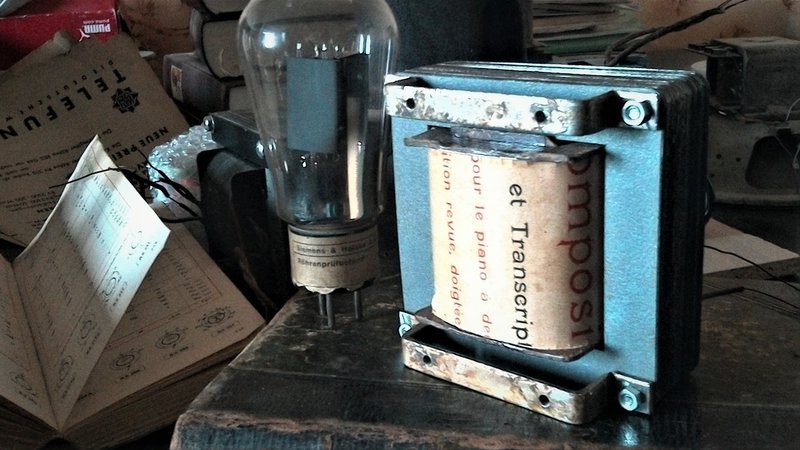

Бюджетный выходник под АЛ1

Железо: микс винтажного и современного железа+ пластины довоенного ТФК
Часть пластин была проточена мной специально с минимальным зазором 0.15-0,2 мм для получения максимальной индуктивности.

Провод: первичка- подобранный микс жил. Намотаны последовательно. Происхождение: германия, америка, ссср до 60 ого года.
втроичка- две жилы: клангфилм 50х гг и немецкая жила конца 60х гг.

Бумага: межслойная- приложение журнала Нива 1905 ого года.
межсекционная- нотная бумага конца 19 ого века.

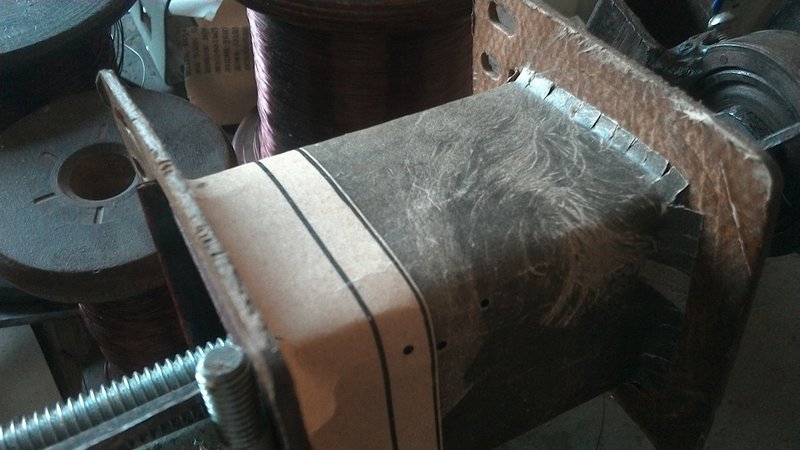

Каркас: из винтажных трансформаторов сборки СССР с предварительной обточкой углов.
П.С.
Такой конфигурации железа(М102) и каркасов в промышленности совка я не встречал. Оригинальный пакет железа(при том что это силовик) был с проточкой 1 мм, а сам каркас с гетинаксовыми вставками. Как по мне это что то либо украденное, либо завезённое. У кого есть информация по таким изделия прошу внести ясность).






21 июн 2019, 22:08
Профиль

Зарегистрирован: 10 дек 2014, 20:13
Сообщений: 410
Сообщение Re: фото моей работы
Высококлассно Даниил! Красота.


23 июн 2019, 12:04
Профиль

Зарегистрирован: 29 ноя 2016, 19:17
Сообщений: 165
Сообщение Re: фото моей работы
Николай,спасибо!


24 июн 2019, 09:34
Профиль

Зарегистрирован: 31 авг 2018, 21:28
Сообщений: 2403
Сообщение Re: фото моей работы
Ваш проект обречён.....на высококлассный звук. Удачи, пишите как Вы рассчитывали вых. транс.


24 июн 2019, 11:48
Профиль

Зарегистрирован: 29 ноя 2016, 19:17
Сообщений: 165
Сообщение Re: фото моей работы
Аlex спасибо!

Рассчитывал просто:
1. хорошая индуктивность для проработанного баса (больше 40 Гн.)
2. относительно небольшое активное (около 200 ом)
3. простейшее, отработанное во многих других проектах "пентодное" секционирование (2-1-2)
4. и шоб всё влезло) ещё немного и пришлось бы использовать лавсан)

Поскольку проект собирается "под старину", делал упор не на технические параметры, хотя с ними всё в порядке, а на качество материалов, их максимальную сочетаемость по саунду, и общую музыкальность.


24 июн 2019, 23:34
Профиль

Зарегистрирован: 29 ноя 2016, 19:17
Сообщений: 165
Сообщение Re: фото моей работы
Закончил пару интересных силовых трасов.

Железо микс:
дроссель от приёмника тфк 7000
силовик от приёмника тфк 8001
пластины 60х годов из силового трансформатора лампового усилителя РФТ
без идентификации, но очень тонкое, около 0,35 мм, годов 50х по виду.

Поскольку заказчик обозначил самую высокую ступень качества, было решено взять именно этот формат железа - формат топовых приёмников ТФК и усилителей сименс-клангфилм. Само по себе железо встречается намного реже М102, и других сортов качественного винтажа. Особенно ценными являются довоенные силовики этого формата т.к. сочетание высочайших звуковых параметров с удобством использования в этом формате практически беспрецедентно.


Провода- американские (ранних 30х-40 гг.), английские- 60-70х, немецкие.

Бумага- конец 19 века

Выводы - лакоткань телефункен.



02 июл 2019, 21:45
Профиль

Зарегистрирован: 13 авг 2019, 08:07
Сообщений: 76
Откуда: Тула, Москва, Валдай
Сообщение Re: фото моей работы
Добрый день, Даниил и форумчане.
Собираю себе корректор с использованием Ваших конденсаторов. Ещё пара штрихов и смогу послушать.
Спасибо огромное за Вашу помощь и отзывчивость. "Да пребудет с нами Музыка!" )))
Небольшой фотоотчёт.



13 авг 2019, 08:25
Профиль

Зарегистрирован: 21 авг 2016, 09:46
Сообщений: 3388
Откуда: Rīga
Сообщение Re: фото моей работы
Сергей, красотень корректор :) , мечтаю за вами повторить его. :D

_________________
С уважением, Улдыс

whatsapp +37127781070


13 авг 2019, 08:42
Профиль

Зарегистрирован: 13 авг 2019, 08:07
Сообщений: 76
Откуда: Тула, Москва, Валдай
Сообщение Re: фото моей работы
Agats писал(а):
Сергей, красотень корректор :) , мечтаю за вами повторить его. :D

Спасибо, Улдыс, но сначала нужно получить от него достойный результат, довести до ума. Там есть "временные" детальки. Технически по приборам он работает, но послушаю после окончательного запуска стола.


13 авг 2019, 09:58
Профиль

Зарегистрирован: 21 авг 2016, 09:46
Сообщений: 3388
Откуда: Rīga
Сообщение Re: фото моей работы
ждёмс :)

_________________
С уважением, Улдыс

whatsapp +37127781070


13 авг 2019, 10:32
